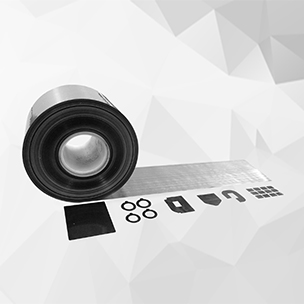

MAGIELD®屏蔽片根据不同种类软磁材料分为非晶屏蔽片和纳米晶导磁片两类。MAGIELD®屏蔽片是采用单层或多层高品质的非晶带材或纳米晶带材复合制备而成。MAGIELD®屏蔽片具有高磁导率、低损耗性能,可以有效降低磁场对周围环境的电磁干扰,广泛用于航空航天、汽车、通讯等电子设备的抗EMI、电磁屏和无线充电。

特点及优势

与铁氧体软磁屏蔽材料相比,MAGIELD®屏蔽片厚度薄,柔韧性好,易于加工,工作频率范围宽,适用于各种电子产品的磁屏蔽。在无线充电应用中,由于MAGIELD®屏蔽片磁导率任意可调,抗饱和电流性能好,适用于大功率无线充电。

典型应用

屏蔽片主要用于各类电子产品的抗EMI,电磁屏,NFC及无线充电。

参数说明

编码 产品描述 总厚度(μm) 合金厚度(μm) 胶粘剂厚度
(μm)
可用尺寸
L*W(mm*mm) 宽度 (mm) 长度 (m)
MDWA045025 1 Layer Amorphous 45±4 25 5  55/60/65 ≤400
MDWA070050 2 Layer Amorphous 70±7 50 3  55/60/65 ≤200
MDWA100080 3 Layer Amorphous 100±10 80 3  55/60/65 ≤200
MDWA125105 4 Layer Amorphous 125±12 105 3  55/60/65 ≤100
MDWA155135 5 Layer Amorphous 155±15 135 3  55/60/65 ≤100
MDWA180160 6 Layer Amorphous 180±18 160 3  55/60/65 ≤100
MDWA210190 7 Layer Amorphous 210±20 190 3  55/60/65 /
MDWA235215 8 Layer Amorphous 235±23 215 3  55/60/65 /
MDWA265245 9 Layer Amorphous 265±26 245 3  55/60/65 /
MDWA290270 10 Layer Amorphous 290±29 270 3  55/60/65 /
MDWN040020 1 Layer Nanocrystalline 40±4 20 3  55/60/65 ≤400
MDWN060045 2 Layer Nanocrystalline 60±6 45 3  55/60/65 ≤200
MDWN090070 3 Layer Nanocrystalline 90±8 70 3  55/60/65 ≤200
MDWN110090 4 Layer Nanocrystalline 110±10 90 3  55/60/65 ≤100
MDWN135120 5 Layer Nanocrystalline 135±13 120 3  55/60/65 ≤100
MDWN160140 6 Layer Nanocrystalline 160±16 140 3  55/60/65 ≤100
MDWN185165 7 Layer Nanocrystalline 185±18 165 3  55/60/65 /
MDWN210190 8 Layer Nanocrystalline 210±21 190 3  55/60/65 /
MDWN235215 9 Layer Nanocrystalline 235±23 215 3  55/60/65 /
MDWN260240 10 Layer Nanocrystalline 260±25 240 3  55/60/65 /
Note: ①片:定制,取决于图纸
          ②卷:其他尺寸可由客户定制
